LDG RCA-14
Коммутационная блок LDG RCA-14
Практически любой современный трансивер имеет разъем для подключения внешних устройств. На этом небольшом разъеме сосредоточена масса необходимых входов и выходов для управления трансивером и внешними устройствами. Вход ALC, линейные аудио вход и выход, сигнал PTT, входы для CW и FSK манипуляции и многое другое. Все эти необходимые сигналы выводятся на один миниатюрный разьем, некоторые типы которых (например DIN-13 у Icom и Kenwood) весьма сложно приобрести. Однако с приобретением требуемого разьема проблемы не заканчиваются. Те, кто пробовал аккуратно распаять на DIN-13 несколько кабелей необходимых для подключения звуковой карты компьютера при работе цифровыми видами, уже оценили насколько плотно друг к другу расположены штырьки подобных разьемов.

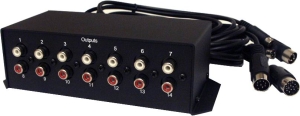

Ситуация усложняется при изменении конфигурации Вашей станции, появлении нового усилителя мощности или пакетного контроллера. Неоднократные повторные пайки приводят к замыканиям между контактами, термическим деформациям диэлектрика и выходу разьема из строя. Коммутационная панель RCA-14 компании LDG Electronics призвана решить эти проблемы раз и навсегда. На тыльной стороне металлического корпуса RCA-14 расположены ответные части разьемов типа DIN-13, mini DIN-8 и mini DIN-6, выводы этих разьемов соединены внутри корпуса панели с 14 разъемами типа RCA ("колокольчик") на передней панели RCA-14.
В комплект панели входит 5 различных кабелей с разьемами для самых различных типов трансиверов, включая модели Icom: 703, 706, 718, 746, 756, 7000 и 7800, Yaesu: 817, 857, 897, и 840, Kenwood: 480, 570, и 2000, Ten Ten Orion и Orion II. Теперь Вам достаточно соединить трансивер с RCA-14 входящим в ее комплект кабелем и подключить требуемые устройства к "колокольчикам" на ее передней панели. Даже если Вы поменяли модель трансивера - достаточно лишь выбрать из комплекта RCA-14 подходящий кабель и изменить порядок подключения устройств к разъемам на передней панели. Необходимо подключить новое устройство? Это займет ровно столько времени, сколько необходимо для того чтобы подключить к панели разьемы от него.
Выводы разьема DIN-13 соединены с разъемами RCA номер 1-13, разъема мини DIN-6 с разъемами RCA номер 1-6, разъема мини DIN-8 с разьемами RCA номер 7-14. Поэтому панель можно использовать сразу для двух различных трансиверов с разъемами для аксессуаров типа мини DIN-6 и мини DIN-8.
Упакован в родную упаковку.
Комплект кабелей.
Инструкция на английском языке
